Λεπτομέρειες:
|
| Ονομασία: | 3 άξονας Dro για το μύλο του Μπρίτζπορτ | Κλειστή λέξη: | Ψηφιακή ανάγνωση DRO |
|---|---|---|---|
| Εφαρμογή: | Άλεση, τόρνος, μύλος, τρύπημα | γλώσσες: | 20 επιλογές |
| Ψήφισμα επίδειξης: | 0.1µm, 0.5µm, 1µm, 5µm | Μέγεθος LCD: | 7 ίντσα |
| τροφοδοσία: | 110V / 220V | Σήμα παραγωγής: | TTL |
| Υψηλό φως: | Easson 3 ψηφιακή μονάδα ανάγνωσης άξονα,7 ίντσα 3 ψηφιακή μονάδα ανάγνωσης άξονα,Ψηφιακή μονάδα ανάγνωσης ES 14B για την άλεση |
||

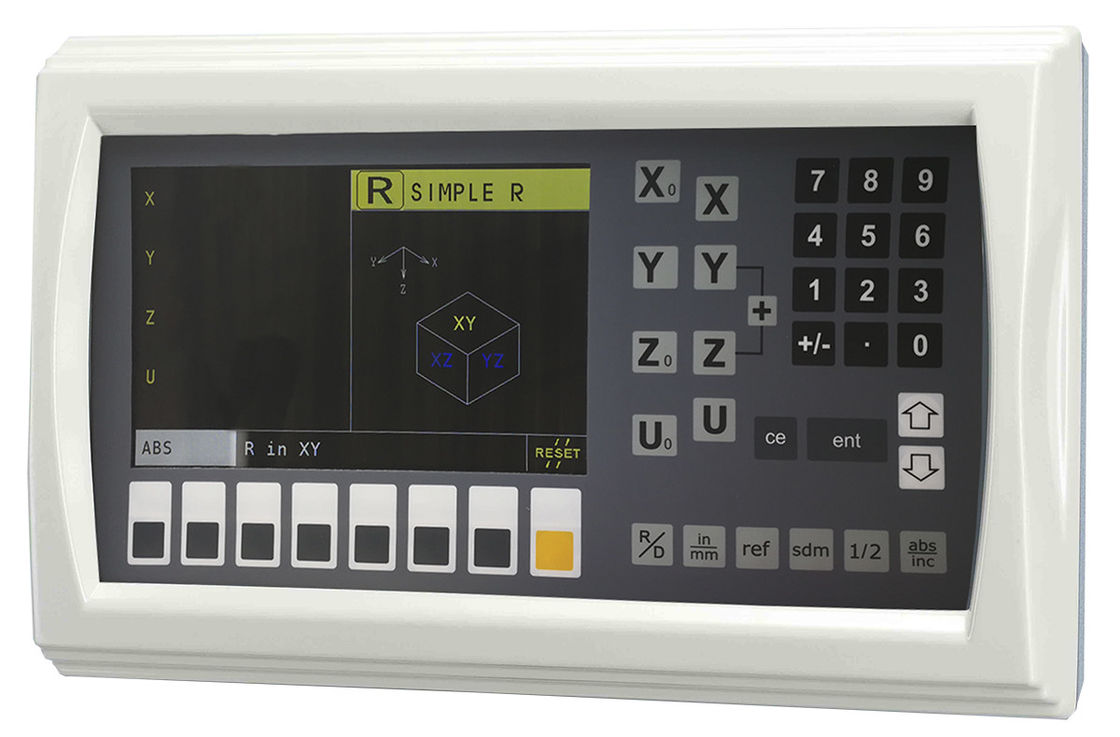

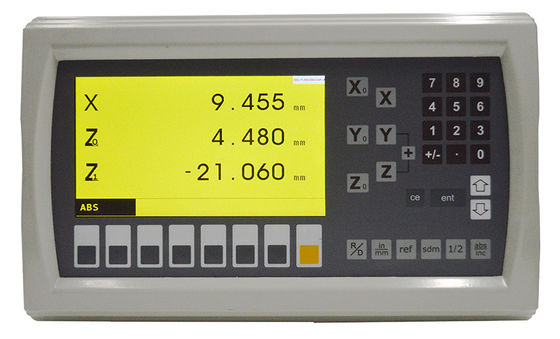

Easson 7 ίντσες 3 άξονας ψηφιακή μονάδα ανάγνωσης για το γύρισμα μηχανής άλεσης
Εισαγωγή του προϊόντος
Το ES-14B, που ξεκίνησε το 2018, έχει σχεδιαστεί από την Easson για να παρέχει στην παγκόσμια αγορά ένα ψηφιακό σύστημα ανάγνωσης "All in one and full options".Στο ES-14B είναι πράγματι δυνατή η επιλογή της απαιτούμενης εφαρμογής ((Milling, Στροφείο, Boring, τρυπεία, Στρίψιμο, Wirecut) απευθείας κατά τη διάρκεια της εγκατάστασης DRO.
Η σειρά ES-14B είναι πιστοποιημένη CE και κατασκευάζεται σύμφωνα με το TQM ((Total Quality Management System). Οι ηλεκτρονικές πλακέτες συμμορφώνονται με τα πρότυπα RoHS.
Τεχνική προδιαγραφή
| Τύπος μοντέλου | ES-14B | ||
| Αριθμός άξονα | Τρεις άξονες, τέσσερις άξονες | ||
| Δείκτης άξονα | 0.1μm, 0,5μm, 1μm, 5μm | ||
| Εισαγωγή σήματος | Σήμα τετραγωνισμού Α / Β | ||
| Ηλεκτρική τροφοδοσία | 110 τάση - 220 τάση | ||
| Βάρος (kg) | 2.5 | ||
|
Μέγιστη εισροή |
2 MB Hz | ||
| Θερμοκρασία λειτουργίας | 0°C - 45°C | ||
| Θέρμανση αποθήκευσης | -40°C - 55°C | ||
| Σχετική υγρασία | ≤ 95% | ||
| Εισόδους | 2, 3 ή 4 γραμμικοί κωδικοποιητές | ||
| Πρότυπο ΕΜΚ |
Δελτίο ΕΚΑΧ αριθ. Δελτίο ΕΚΑΧ αριθ. IEC61000-4-5 / GB / T 17799-5 |
||
Εξοπλισμός δοκιμών EMC
Για να βεβαιωθούμε ότι όλα τα προϊόντα της Easson DRO μπορούν να περάσουν τις προδιαγραφές του προτύπου EMC, διαθέτουμε ένα πλήρες σύνολο δοκιμών EMC.
Δοκιμή γήρανσης
Η δοκιμή γήρανσης μπορεί να επαληθεύσει ελαττώματα στη διαδικασία, το σχεδιασμό, τα υλικά και άλλες πτυχές των ηλεκτρονικών συσκευών πριν βγουν από το εργοστάσιο.είναι πολύ σημαντικό για τις εταιρείες να τροποποιούν εγκαίρως τα σχέδια των προϊόντων, έτσι ώστε τα προϊόντα να μπορούν να πωλούνται μετά τη γήρανση και τη σταθερότητα τους, βελτιώνοντας έτσι την ποιότητα των προϊόντων και τη φήμη τους στην αγορά.
Περιγραφή των προϊόντων
Ψηφιακό σύστημα ανάγνωσης
Οι βασικές παραμέτροι του ES-14B περιλαμβάνονται ως εξής:
| Επικεντρώσεις, 1/2.) |
| Μέτρα / ίντσες Εμφάνιση (mm / ίντσες) |
| Απόλυτοι / αυξητικοί (ABS / INC) |
| Κλείστε τη μνήμη (30 υποδεδομένα) |
| 199 υπομέτρου |
| Μνήμη αναφοράς (REF) |
| Κατασκευή στο Υπολογιστή |
| Διάμετρος κύκλου διαστάσεως (PCD) |
| Διάταξη θέσης τρύπας γραμμής (LHOLE) |
| Απλό.ΕπικεφαλήςRΕπικεφαλήςΛειτουργία |
| ΓλυκόΕπικεφαλήςRΕπικεφαλήςΛειτουργία |
| Αποζημίωση γραμμικού σφάλματος |
| Αποζημίωση μη γραμμικού σφάλματος |
| Συμπλήρωση του άξονα Z |
| Εμφάνιση ταχύτητας άξονα |
| Λειτουργία Bluetooth (προαιρετική) |
| Λειτουργία θέσης διακοπής τροφοδοσίας (λειτουργεί μόνο με την απόλυτη γραμμική κλίμακα Easson) |
Το ES-14B είναι ένα all-in-one και πλήρης επιλογής DRO που έχει συγκεκριμένες λειτουργίες που είναι πολύ σημαντικές για την αναβάθμιση της μηχανής, όπως μη γραμμική αντιστάθμιση, απεικόνιση ταχύτητας άξονα...και πολλά άλλα σημαντικά χαρακτηριστικά που το καθιστούν την ιδανική λύση για την αναβάθμιση σε πολλά διαφορετικά είδη μηχανημάτων εργαλείων.
Για να βεβαιωθείτε ότι το DRO μπορεί να περάσει τις δοκιμές EMC, οι μηχανικοί αναπτύσσουν μια άλλη νέα μονάδα τροφοδοσίας τύπου για να αντικαταστήσουν την παλιά (μετασχηματιστή).
Εναλλακτικό τροφοδοτικό πλεονέκτημα:
1Μικρό μέγεθος και ελαφρύ βάρος
2. Υψηλή αποδοτικότητα ενέργειας
3. Χαμηλή ισχύς θερμότητας εργασίας και υψηλή αξιοπιστία
4Ενσωματωμένη συσκευή φιλτραρίσματος EMI για τροφοδοσία ηλεκτρικής ενέργειας, με υψηλό επίπεδο ολοκλήρωσης
Διασύνδεση συνδέσμου
| ΠΙΝ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Σημάδι TTL | --- | 0V | --- | Εθνική Τράπεζα | --- | Α | 5V | Β | R |
| Καλώδιο | --- | Πορτοκαλί | --- | Γη | --- | Κίτρινο |
