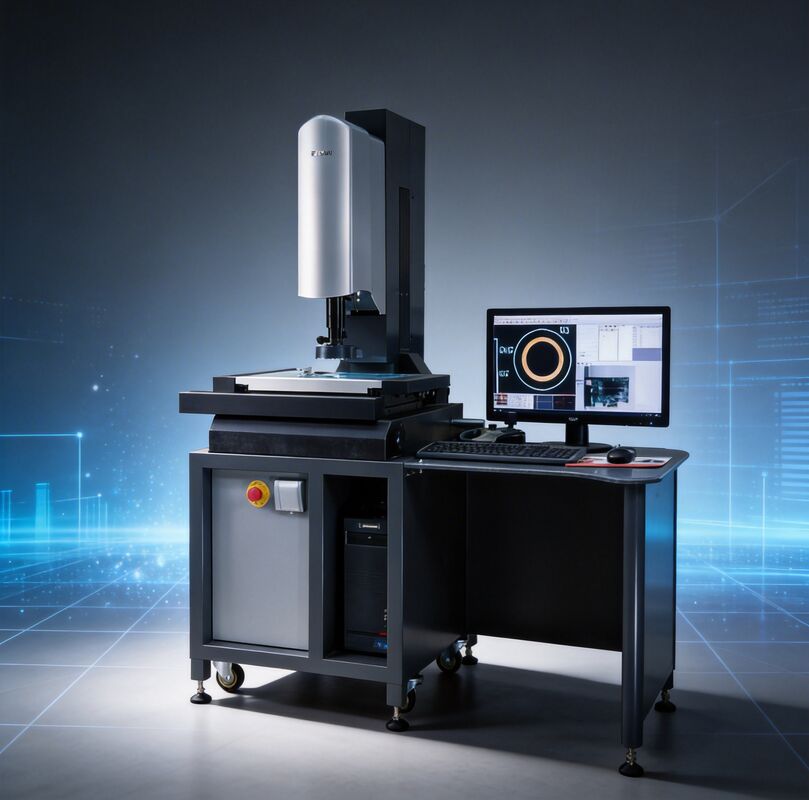

SP3020 Vmm τηλεοπτικές μετρώντας μηχανές από 0.01um 3 απόλυτη γραμμική κλίμακα άξονα

SP-3020 αυτόματο βίντεο οράματος που μετρά τις μηχανές με 3 τον άξονα 0.01μm απόλυτη γραμμική κλίμακα

Εφαρμογές συσκευών

Η ΛΙΤΗ τηλεοπτική μετρώντας μηχανή 3020 χρησιμοποιείται ευρέως στη διάφορη ηλεκτρονική ακρίβειας, τεχνολογία γκοφρετών, τέμνοντα εργαλεία, πλαστικά, ελατήρια, μέρη σφράγισης, συνδετήρες, φόρμες, στρατιωτική, δισδιάστατη αντιγραφή, σχεδιασμός, ανάπτυξη εφαρμοσμένης μηχανικής, πλαστικά μετάλλων, πίνακες PCB, αγώγιμο λάστιχο, μεταλλουργία σκονών, βίδες, μέρη ρολογιών, κινητά τηλέφωνα, βιομηχανία φαρμάκων, συσκευές οπτικής ίνας, αυτοκίνητη εφαρμοσμένη μηχανική, αεροδιάστημα, πανεπιστήμια, τα ιδρύματα επιστημονικής έρευνας και άλλοι τομείς έχουν ένα ευρύ φάσμα των εφαρμογών.

Αρχή εργασίας

Κατά τοποθέτηση ενός κομματιού προς κατεργασία στον πίνακα εργασίας, την εικόνα της συλλαμβάνεται και εξάγεται στον υπολογιστή μέσω της μετάδοσης ή απεικονίζοντας το φωτισμό της συσκευής, κατόπιν με τη χρησιμοποίηση των λειτουργιών λογισμικού όπως το βίντεο, που μετρά μαζί με τον πίνακα εργασίας η μετάφραση, συντεταγμένη που συλλέγει, χρήστης μπορεί να πάρει τις μετρήσεις όπως τον κύκλο, γραμμή, απόσταση στο κομμάτι προς κατεργασία.

Τεχνική προδιαγραφή

Characterisitics

1. Οι άξονες Χ/Υ/Ζ 3 της απόλυτης γραμμικής κλίμακας είναι ανεξάρτητη ερευνημένη και αναπτυγμένο, με ένα ψήφισμα μέχρι 0,01 μm

2. F-3 κλειστός υψηλή ακρίβεια φακός ζουμ βρόχων αυτόματος.

3. Ο ειδικός σχεδιασμένος ελεγκτής κινήσεων του οράματος που μετρά τη μηχανή που χρησιμοποιεί τη μετάδοση Ethernet, που είναι αποδοτικό και αξιόπιστο σύστημα, μπορεί να λύσει        το μειονέκτημα της ασταθούς μετάδοσης USB.

4. Ο υψηλής ευκρίνειας αισθητήρας της SONY CMOS του επεξεργαστή εικόνας για να εξασφαλίσει την εικόνα είναι σαφής και χωρίς λέρωμα.

5. Η επάνω πηγή φωτός που χρησιμοποιεί οκτώ περιοχές χώρισε το ανεξάρτητο σύστημα φωτισμού ελέγχου, και το εκπέμπον φως στοιχείο χρησιμοποιώντας τις low-attenuation οδηγήσεις      για να επεκτείνει την οικονομικά ενεργή ζωή.

6. Το πολλών χρήσεων λογισμικό μέτρησης, τα αποτελέσματα μέτρησης μπορεί να είναι παραγωγή σε DXF, το Word, το Excel, PDF και άλλα σχήματα.

F-3 κλειστός υψηλή ακρίβεια φακός ζουμ βρόχων αυτόματος

Συνδυάστε με τη υψηλή ακρίβεια, κλίμακα δαχτυλιδιών υψηλής ανάλυσης που αναπτύσσεται και σχεδιασμένος από το φακό F-3 Easson, η πλήρης θέση κλειστών βρόγχων ανατροφοδοτεί, περιλαμβάνει την ομοαξονική λειτουργία φωτισμού, το πολλαπλάσιο επαναληπτικό λάθος εικόνας που προκαλείται από το χάσμα μετάδοσης εργαλείων εξαλείφεται για να βελτιώσει την επανάληψη της γενικής μέτρησης.

21 ογκομετρική αποζημίωση διαταγών

Η μηχανή μέτρησης οράματος Easson που χρησιμοποιούνται με το σύστημα ελέγχου δικτύων σειράς του AR που είναι συμπεριλαμβανόμενη ογκομετρική αποζημίωση 21 διαταγών, με την υπερβολική ανάγνωση κωδικοποιητών υψηλής ταχύτητας γραμμική και ενσωματωμένο EAD (απόλυτος αποκωδικοποιητής κλίμακας) επιτρέπουν στο σύστημα σειράς του AR για να χρησιμοποιήσουν την απόλυτη κλίμακα υψηλής ακρίβειας όπως-80, που παρέχει την υψηλή μέτρηση ακρίβειας και υψηλής ανάλυσης.

2D / τρισδιάστατη πολλαπλάσια μέτρηση

Το Easson τρεις σειρές οράματος που μετρά τις μηχανές μπορεί να συνεργαστεί με τον έλεγχο βρετανικής Renishaw μεγάλης ακρίβειας αφής για τη 2$α/τρισδιάστατη πολλαπλάσια μέτρηση. Η τρισδιάστατη μέτρηση του ελέγχου μπορεί να αναμιχθεί με τη 2$α μέτρηση του συστήματος απεικόνισης. Το ίδιο ισότιμο σύστημα χρησιμοποιείται για τη 2$α/τρισδιάστατη μέτρηση σε τέλειο και εύκολο συνδυασμό.
