Εισαγωγή Προϊόντος

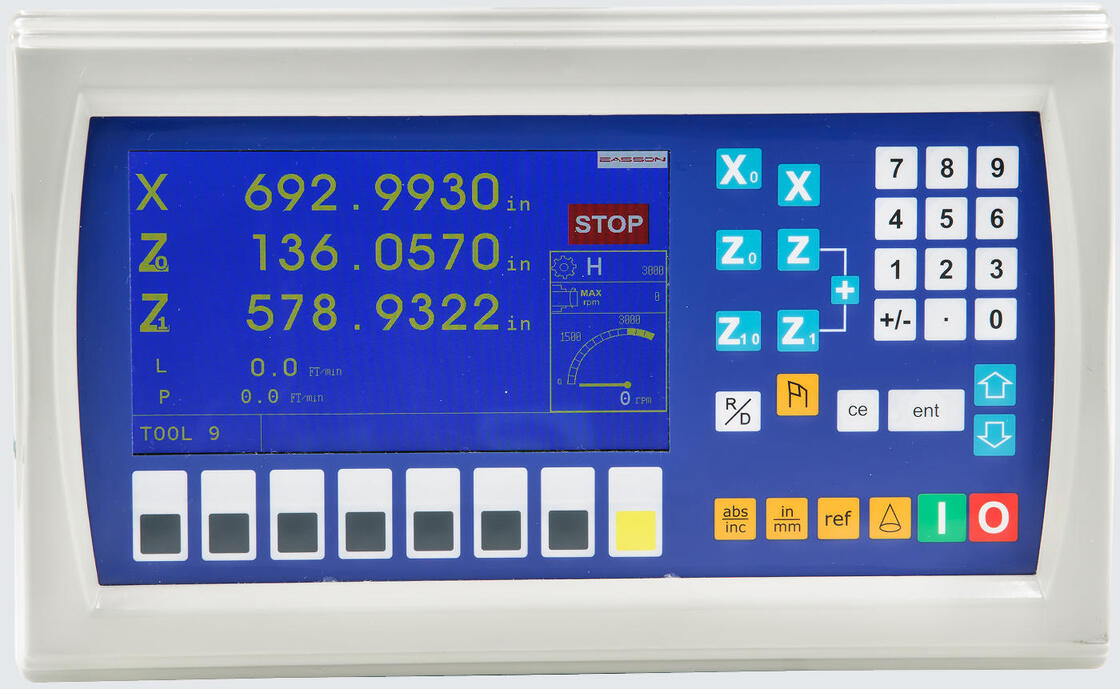

Το Σύστημα Ψηφιακής Ενδείξεως Στροφών Σταθερής Ταχύτητας Easson ES-14B είναι ένα επαγγελματικό LCD DRO σχεδιασμένο ειδικά για εφαρμογές μηχανουργικής ακριβείας σε τόρνους.
Σε αντίθεση με τις παραδοσιακές ψηφιακές ενδείξεις που εμφανίζουν μόνο τη θέση του άξονα, το ES-14B ενσωματώνει έλεγχο ταχύτητας ατράκτου, παρακολούθηση γραμμικής ταχύτητας κοπής επιφάνειας και ανάδραση κωδικοποιητή, επιτρέποντας στον χειριστή να διατηρεί βέλτιστες συνθήκες μηχανουργικής κατά τη διάρκεια των εργασιών περιστροφής.
Το σύστημα υποστηρίζει έλεγχο σταθερής ταχύτητας επιφάνειας (CSS), επιτρέποντας στην ταχύτητα ατράκτου να προσαρμόζεται αυτόματα ανάλογα με τη διάμετρο του τεμαχίου κατά τη διάρκεια της μηχανουργικής κατεργασίας. Αυτό διασφαλίζει ότι η ταχύτητα κοπής παραμένει σταθερή, βελτιώνοντας την ποιότητα της επιφανειακής φινιρίσματος και τη διάρκεια ζωής του εργαλείου.
Το ES-14B DRO εξάγει ένα σήμα ελέγχου 0-10V στον αντιστροφέα ατράκτου, επιτρέποντας την άμεση ρύθμιση της ταχύτητας περιστροφής της ατράκτου τόσο για αυτόματες όσο και για χειροκίνητες λειτουργίες ελέγχου.
Με τις έξυπνες λειτουργίες του ειδικά για τόρνους, όπως άθροιση άξονα Ζ, μνήμη μετατόπισης εργαλείου και εναλλαγή ένδειξης ακτίνας/διαμέτρου, το ES-14B βελτιώνει σημαντικά την αποδοτικότητα της μηχανουργικής κατεργασίας και μειώνει τα σφάλματα του χειριστή.
Σχεδιασμένο για βιομηχανικά περιβάλλοντα, το σύστημα DRO συμμορφώνεται με τα διεθνή πρότυπα EMC, διασφαλίζοντας αξιόπιστη λειτουργία σε εργαστήρια εργαλειομηχανών.
Βασικά Χαρακτηριστικά
Έλεγχος Σταθερής Ταχύτητας Επιφάνειας (CSS)
Το σύστημα ψηφιακής ένδειξης ES-14B προσαρμόζει αυτόματα την ταχύτητα ατράκτου με βάση την τρέχουσα διάμετρο του άξονα Χ για να διατηρήσει μια σταθερή ταχύτητα κοπής κατά τη διάρκεια των εργασιών περιστροφής.
Αυτό το χαρακτηριστικό βελτιώνει:
Κύρια Πλήκτρα Λειτουργιών & Κουμπιά
Αυτόματος και Χειροκίνητος Έλεγχος RPM
Το DRO παρέχει δύο λειτουργίες ελέγχου ατράκτου:
Λειτουργία AUTO RPM
Η ταχύτητα ατράκτου ελέγχεται αυτόματα σύμφωνα με την προκαθορισμένη γραμμική ταχύτητα κοπής επιφάνειας.
Λειτουργία MANUAL RPM
Η ταχύτητα ατράκτου ελέγχεται χρησιμοποιώντας το κουμπί ρύθμισης ταχύτητας του DRO.
Αυτό το ευέλικτο σύστημα ελέγχου επιτρέπει στους χειριστές να επιλέγουν την καταλληλότερη λειτουργία λειτουργίας ανάλογα με την εργασία μηχανουργικής κατεργασίας.
Έλεγχος Αντιστροφέα Ατράκτου 0-10V
Το ES-14B εξάγει ένα αναλογικό σήμα 0-10V απευθείας στον αντιστροφέα ατράκτου, επιτρέποντας ακριβή ηλεκτρονικό έλεγχο της ταχύτητας ατράκτου.
Αυτό επιτρέπει την απρόσκοπτη ενσωμάτωση με σύγχρονα συστήματα κίνησης τόρνου.
Εμφάνιση Γραμμικής Ταχύτητας Κοπής Επιφάνειας
Το DRO εμφανίζει απευθείας την γραμμική ταχύτητα κοπής (m/min) κατά τη διάρκεια της μηχανουργικής κατεργασίας, επιτρέποντας στους χειριστές να παρακολουθούν τις συνθήκες κοπής σε πραγματικό χρόνο.
Λειτουργία Αθροίσεως Άξονα Ζ και Ζ1
Για μεγάλους τόρνους εξοπλισμένους με δύο διαμήκεις κλίμακες, το ES-14B υποστηρίζει άθροιση αξόνων, επιτρέποντας στις ενδείξεις των αξόνων Ζ και Ζ1 να συνδυαστούν και να εμφανιστούν ως μία ενιαία τιμή.
Αυτό βελτιώνει την ακρίβεια τοποθέτησης του εργαλείου.
Εφαρμογές
Το σύστημα ES-14B Constant Speed DRO χρησιμοποιείται ευρέως σε:
-
μηχανουργική ακριβείας σε τόρνους
-
εργαστήρια κοπής μετάλλων
-
κατασκευή καλουπιών
-
μηχανουργική κατεργασία εξαρτημάτων αυτοκινήτων
-
περιστροφή εξαρτημάτων αεροδιαστημικής
-
γενική μηχανολογική κατασκευή
Τεχνική Προδιαγραφή
| Αριθμός Μοντέλου |
ES14B CS |
| Αριθμός αξόνων |
Τεσσάρων Αξόνων |
| Εμφάνιση Άξονα |
1μm, 5μm |
| Είσοδος Σήματος |
Τετραγωνικό σήμα Α / Β |
| Τροφοδοτικό |
110 Volt - 220 Volt |
| Βάρος (kg) |
2.5 |
|
Μέγιστη είσοδος
|
2 MB Hz |
| Θερμοκρασία λειτουργίας |
0°C - 45°C |
| Θερμοκρασία αποθήκευσης |
-40°C - 55°C |
| Σχετική υγρασία |
≤ 95% |
| Είσοδοι |
2 ή 3 γραμμικοί κωδικοποιητές |
| Πρότυπο EMC |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
Εξοπλισμός δοκιμών EMC
Για να διασφαλίσουμε ότι όλα τα προϊόντα Easson DRO μπορούν να περάσουν την τυπική προδιαγραφή προτύπου EMC, διαθέτουμε ένα πλήρες σετ δοκιμαστή ανοσίας ESD EMC.
Δοκιμή Γήρανσης
Η δοκιμή γήρανσης μπορεί να επαληθεύσει εάν υπάρχουν ελαττώματα στη διαδικασία, το σχεδιασμό, το υλικό και άλλες πτυχές των προϊόντων. Μπορούμε να χρησιμοποιήσουμε αυτήν τη δοκιμή για να αναθεωρήσουμε άμεσα το σχεδιασμό του προϊόντος για να βελτιώσουμε την ποιότητα του προϊόντος και τη διάρκεια ζωής του.
Σύστημα Ψηφιακής Ενδείξεως
Οι βασικές παράμετροι στο ES-14B περιλαμβάνονται ως εξής:
| Κεντράρισμα (1/2)Ακτίνα / Διάμετρος για κάθε άξονα |
| Εμφάνιση Μετρική / ίντσες (mm / Inch) |
| Απόλυτη / Εντατική (ABS / INC) |
| Μνήμη Απενεργοποίησης (30 υπο-δεδομένα) |
| 199 υπο-δεδομένα |
| Μνήμη Αναφοράς (REF) |
| Ορισμός Pin Θύρας Ελέγχου Σήματος Easson CS DRO (DB9) |
Αριθμός Pin
| Όνομα Σήματος |
Περιγραφή / Σημειώσεις |
Pin 1 |
| Αντιστροφέας 10V |
Σήμα αντιστροφέα (+10V) |
Pin 2 |
| Αντιστροφέας 0V |
Σήμα αντιστροφέα (0V / GND) |
Pin 3 |
| — |
Δεν χρησιμοποιείται / Κρατείται |
Pin 6 |
| — |
Δεν χρησιμοποιείται / Κρατείται |
Pin 6 |
| — |
Δεν χρησιμοποιείται / Κρατείται |
Pin 6 |
| 5V (Αισθητήρας Διακόπτη RPM) |
Τροφοδοσία +5V για αισθητήρα διακόπτη RPM |
Pin 7 |
| Αισθητήρας Hall |
Είσοδος σήματος αισθητήρα Hall |
Pin 8 |
| Σήμα Υψηλής / Χαμηλής Ταχύτητας |
Σήμα ελέγχου υψηλής/χαμηλής ταχύτητας |
Pin 9 |
| 0V (Κοινό Γείωσης) |
Γείωση για αισθητήρα διακόπτη RPM και 0V H/L |
(δύο καλώδια σήματος)Παρατηρήσεις / Σημειώσεις Καλωδίωσης |
Σύνδεση αντιστροφέα:
-
Pin 6 και Pin 9Σύνδεση υψηλής/χαμηλής ταχύτητας:
-
Pin 6 και Pin 9Το Easson CS DRO υποστηρίζει αισθητήρα τύπου PNP 5V κανονικά ανοιχτό.
-
Pin 6, Pin 9, Pin 9Το Easson CS DRO υποστηρίζει αισθητήρα τύπου PNP 5V κανονικά ανοιχτό.
-
