Λεπτομέρειες:
|
| Όνομα: | Μπρίτζπορτ Dro | Διαμορφώστε το αριθ.: | GS10 |
|---|---|---|---|
| Μάρκα: | Easson | Ψήφισμα: | 5 µm |
| Μήκος μέτρων: | 501000mm | Δύναμη: | Συνεχές ρεύμα 5V |
| Σήμα παραγωγής: | TTL | Λέξη κλειδί: | Ψηφιακή ανάγνωση του Μπρίτζπορτ |
| Υψηλό φως: | Cnc γραμμικός κυβερνήτης,Οπτικός γραμμικός κυβερνήτης,Γραμμική μέτρηση κλίμακας Easson GS10 |
||

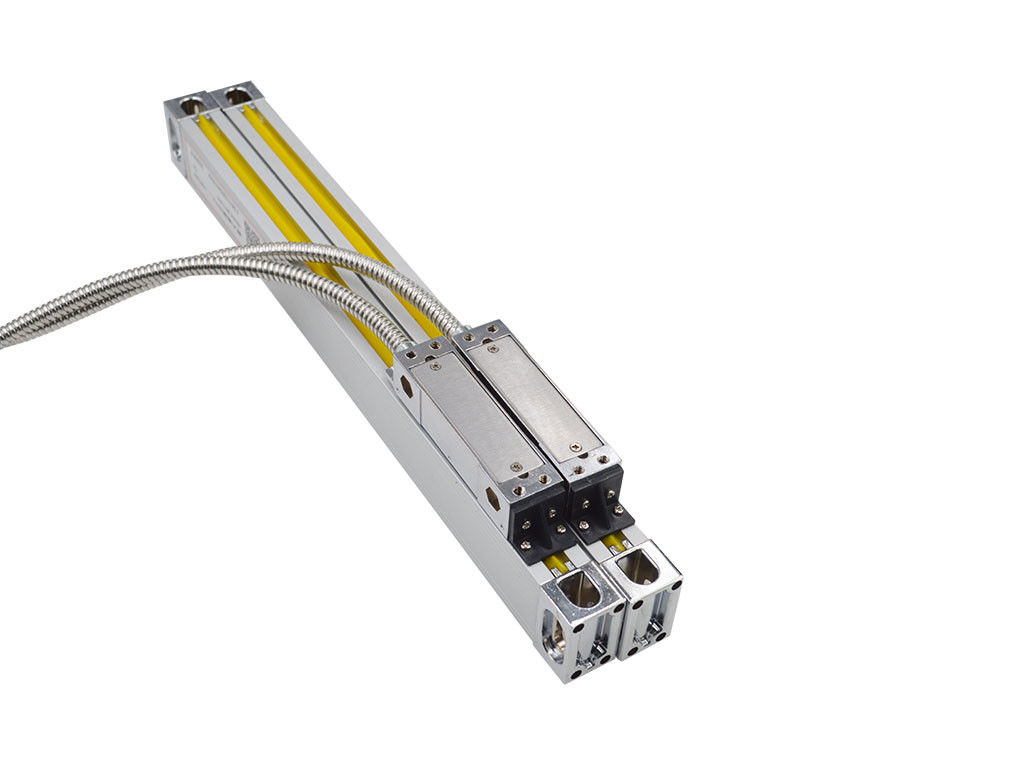

50 - Γραμμικός κυβερνήτης 1000 χιλ. για τις εργαλειομηχανές τόρνου μύλων
Προδιαγραφή προϊόντων
Ο γραμμικός κωδικοποιητής προϊόντων Easson είναι ευρέως χρήση στη μηχανή άλεσης, τόρνος, αλέθοντας μηχανή,
EDM, που τρυπά κ.λπ… που μπορούμε να παρέχουμε προσαρμόζει τα προϊόντα cOem όπως το κιγκλίδωμα των ειδικών τύπων και των προδιαγραφών,
με άλλους συσκευές και μηχανικούς εξοπλισμούς.
| GS10 | GS11 | GS12 | GS13 | GS20 | GS21 | GS22 | GS23 | GS30 | GS31 | GS32 | GS33 | ||
| Μέτρηση των προτύπων | Κλίμακα γυαλιού - περίοδος κιγκλιδωμάτων: 20μm (0.02mm) | ||||||||||||
| Οπτικό σύστημα ανίχνευσης | Μεταδιδόμενο υπέρυθρο σύστημα: μήκος κύματος 880mm | ||||||||||||
| Σύστημα μεταφορέων φωτογραφικών διαφανειών | Κάθετα πέντε ρουλεμάν που υποστηρίζουν το σύστημα | 45° πέντε ρουλεμάν που υποστηρίζουν το σύστημα | Κάθετα πέντε ρουλεμάν που υποστηρίζουν το σύστημα | ||||||||||
| Ψήφισμα | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Ταξίδι μέτρησης | 501200mm | Κάθε 50mm ανά προδιαγραφή μήκους. | Μη διαθέσιμος | Κάθε 50mm ανά προδιαγραφή μήκους. | |||||||||
| 13003000mm | Μη διαθέσιμος | Κάθε 100mm ανά προδιαγραφή μήκους. | Κάθε 50mm ανά προδιαγραφή μήκους. μέχρι 500mm | ||||||||||
| Ακρίβεια | 100450mm | ±8μm | ±5μm | ±8μm | ±5μm | -- | ±8μm | ±5μm | ±8μm | ±5μm | |||
| 500800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | -- | |||||||
| 10502000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | -- | |||||||
| 13003000mm | -- | ±25μm | -- | ||||||||||
| Επανάληψη | 2μm (0.002mm) | ||||||||||||
| Hystersis | 3μm (0.003mm) | ||||||||||||
| Προστασία | IP 53 | ||||||||||||
| Παροχή ηλεκτρικού ρεύματος | Συνεχές ρεύμα 5V ± 5% | ||||||||||||
| Σήμα παραγωγής | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Διαστάσεις εγκατάστασης
GS10/σειρά GS11/GS12/GS13
GS30/σειρά GS31/GS32/GS33
Διεπαφή συνδετήρων
DSUB 9PIN
| ΚΑΡΦΙΤΣΑ | TTL | 422A | ||
| Σήμα | Καλώδιο | Σήμα | Καλώδιο | |
| 1 | -- | -- | Α | Κίτρινος |
| 2 | 0V | Πορτοκάλι | 0V | Άσπρος |
| 3 | -- | -- | Β | Κόκκινος |
| 4 | GND | GND | GND | GND |
| 5 | -- | -- | Ρ | Μαύρος |
| 6 | Α | Κίτρινος | Α | Πράσινος |
| 7 | 5V | Κόκκινος | 5V | Καφετής |
| 8 | Β | Πράσινος | Β | Μπλε |
| 9 | Ρ | Καφετής | Ρ | Γκρίζος |
DIN 7PIN
| ΚΑΡΦΙΤΣΑ | Καλώδιο | TTL |
| 1 | Πορτοκάλι | 0V |
| 2 | -- | -- |
| 3 | Κίτρινος | Α |
| 4 | Πράσινος | Β |
| 5 | Κόκκινος | 5V |
| 6 | Καφετής | Ρ |
| 7 | Έδαφος | GND |
| Περίπτωση | Έδαφος | GND |
Περιγραφή προϊόντων
Προηγμένο οπτικό μετρώντας σύστημα
Ο μεταφορέας φωτογραφικών διαφανειών του γραμμικού κωδικοποιητή σειράς GS, χρησιμοποιεί ένα φέρον σχέδιο πέντε για τον οπτικό γραμμικό μετατροπέα κιγκλιδωμάτων που έχει αποδειχθεί ως πιό αξιόπιστο σχέδιο συστημάτων στη σημερινή αγορά.
Διπλό σχέδιο σφραγίδων
GS το σφραγίζοντας χείλι του γραμμικού κωδικοποιητή σειράς χρησιμοποιεί ένα καινοτόμο υλικό για να προσφέρει την ανώτερη αντίσταση πετρελαίου, υψηλές ελαστικές ιδιότητες αποκατάστασης και η διάρκεια, σχεδίασε προσεκτικά τη χαμηλή αντίσταση φωτογραφικών διαφανειών προσφοράς χειλικής γεωμετρίας.
100% βαθμολόγηση λέιζερ
Οι γραμμικοί κωδικοποιητές επιθεωρούνται χωριστά και βαθμολογημένος από στο εσωτερικό το λέιζέρ μας το παρεμβαλλόμετρο για να εξασφαλίσει μέτρηση της ακρίβειας συμμορφώνεται 100% με τις προδιαγραφές.
Έκθεση ακρίβειας
Κάθε γραμμική κλίμακα είναι τυπωμένη με έναν κώδικα QR, ο οποίος είναι κατάλληλος για τους χρήστες να δουν την έκθεση ακρίβειας της επιθεώρησης εργοστασίων.
